FTTH FBG फाइबर ऑप्टिक परावर्तक / 1650nm ऑप्टिकल फाइबर ब्रैग झंझरी

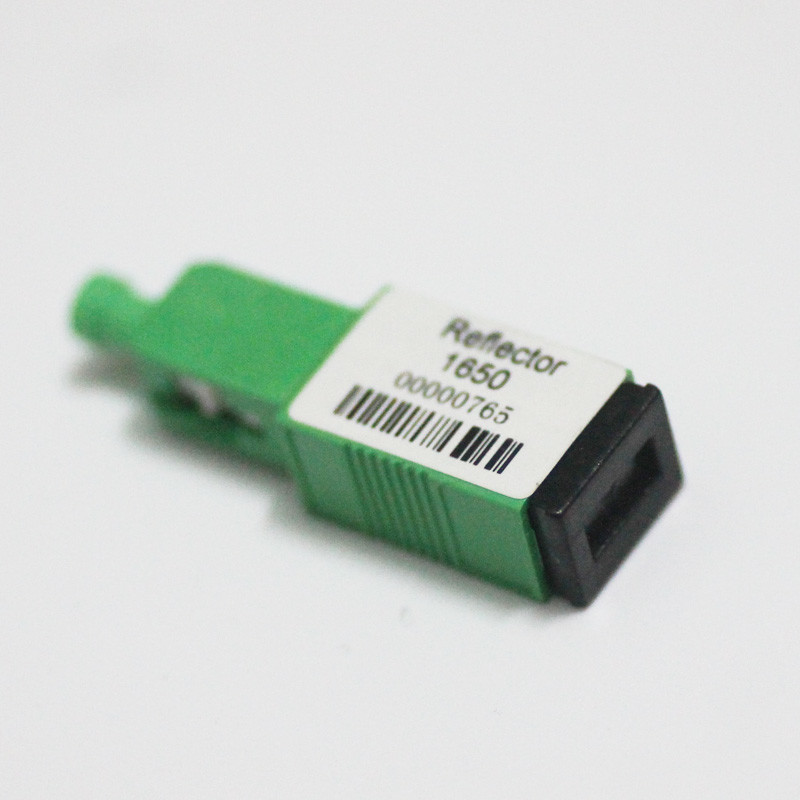

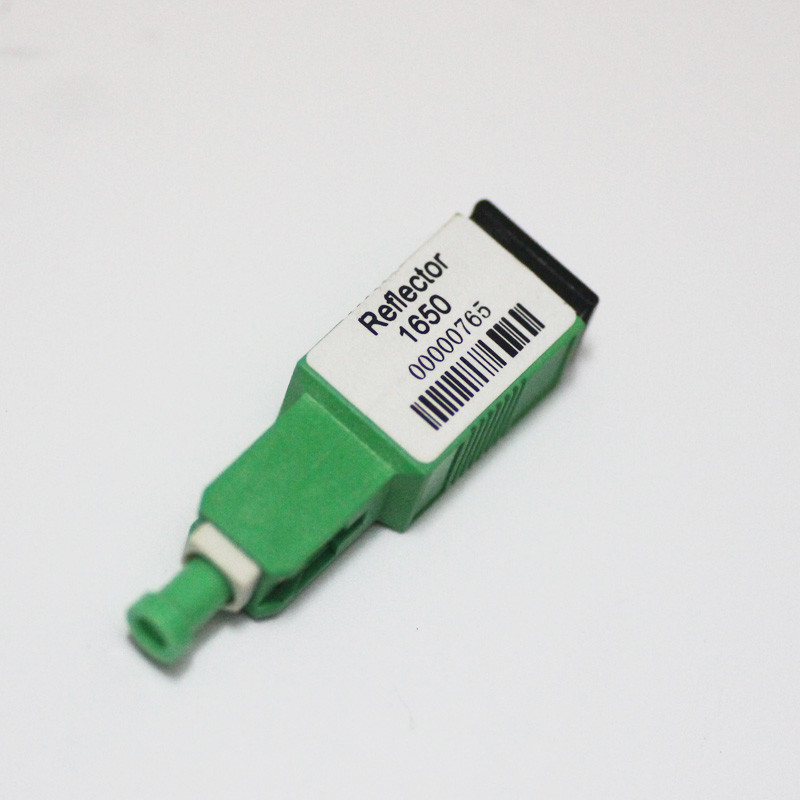

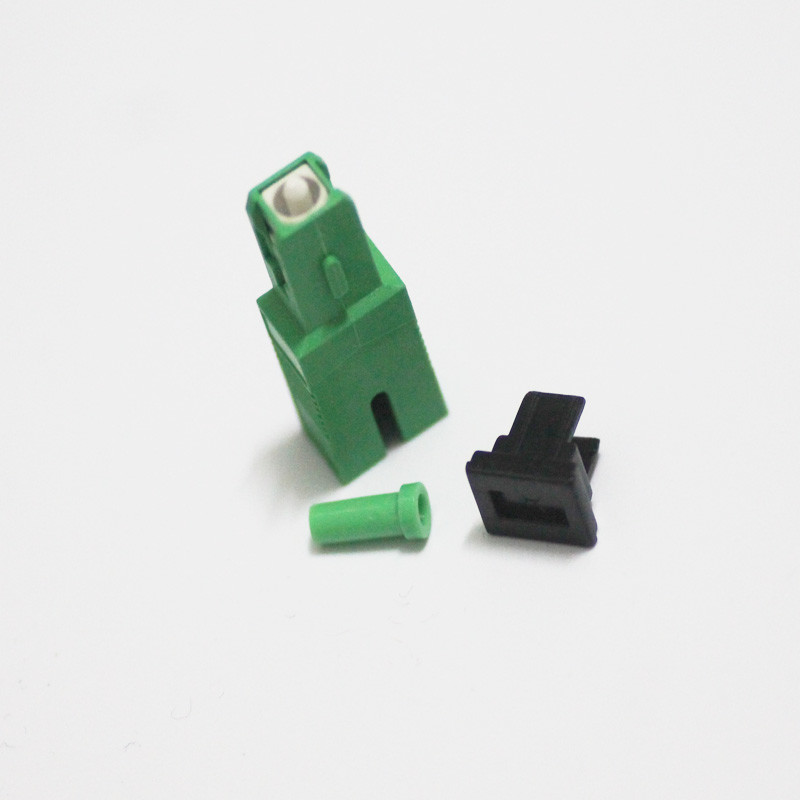

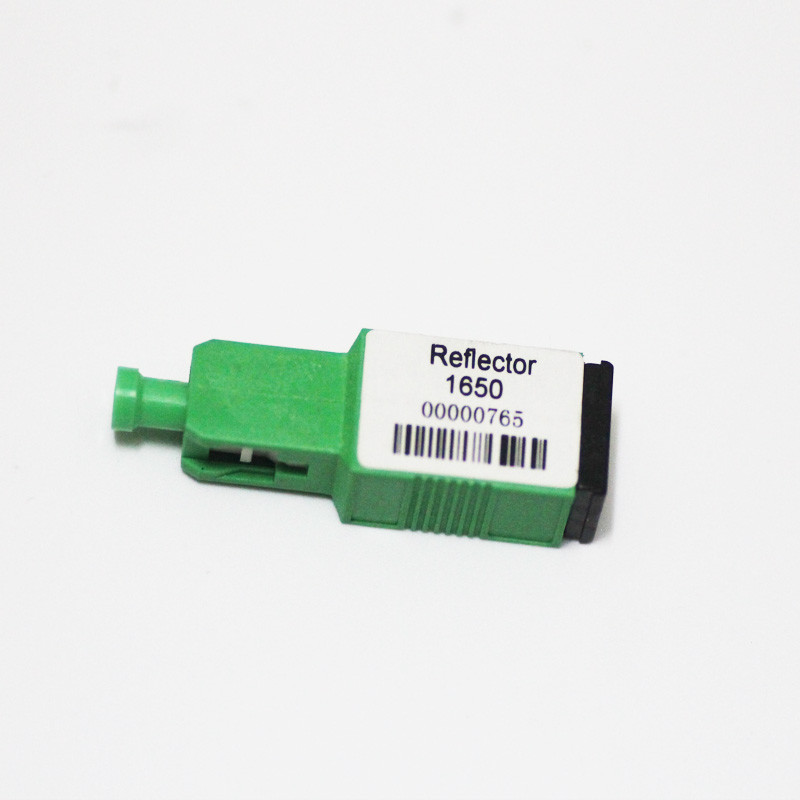

1650nm SC APC द्विदिश एफबीजी फाइबर ऑप्टिक रिफ्लेक्टर एफटीटीएच के लिए

Hanagalaxy this kind of FBG reflector is a standard SC/LC type connector structure, which package a special FBG in the ceramic ferrule.The fiber bragg grating reflector is a low-cost specific band reflector mounted on the optical network unit (ONU) side. इस तरह के एफबीजी रिफ्लेक्टर हैनागलाइक एक मानक एससी / एलसी प्रकार कनेक्टर संरचना है, जो सिरेमिक फेर्रेल में एक विशेष एफबीजी को पैकेज करती है। फाइबर ब्रैग ग्रैटिंग रिफ्लेक्टर ऑप्टिकल यूनिट (ओएनयू) की तरफ घुड़सवार एक कम लागत वाला विशिष्ट बैंड रिफ्लेक्टर है। It can reflect light pulses (1650 +/- 5nm) from the OTDR on the fiber line terminal (OLT) side nearly 100%, while the working bands of the passive optical network (PON) are transmitted normally. यह फाइबर लाइन टर्मिनल (ओएलटी) की ओर से लगभग 100% ओटीडीआर से हल्के दालों (1650 +/- 5nm) को प्रतिबिंबित कर सकता है, जबकि निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) के कामकाजी बैंड सामान्य रूप से प्रसारित होते हैं। The OTDR can determine whether the fiber line is normal by detecting the signal reflected by the fiber grating reflector. OTDR यह निर्धारित कर सकता है कि फाइबर ग्रैटिंग रिफ्लेक्टर द्वारा परिलक्षित सिग्नल का पता लगाकर फाइबर लाइन सामान्य है या नहीं। When the reflected signal is lower than the normal value, the line loss is too large; जब प्रतिबिंबित संकेत सामान्य मूल्य से कम होता है, तो लाइन लॉस बहुत बड़ा होता है; when the reflection value is 0, the optical fiber line is broken. जब प्रतिबिंब मान 0 होता है, तो ऑप्टिकल फाइबर लाइन टूट जाती है। Therefore, we can maintain the fiber line in time by the real-time monitoring of the fiber line. इसलिए, हम फाइबर लाइन की वास्तविक समय की निगरानी द्वारा फाइबर लाइन को समय पर बनाए रख सकते हैं।

आवेदन

(1) निष्क्रिय ऑप्टिकल नेटवर्क लाइनों का पता लगाना और रखरखाव (एफटीटीएक्स पर लागू)।

विशेषताएँ

(1) उच्च स्थिरता और विश्वसनीयता।
(२) दूरस्थ वास्तविक समय का पता लगाना।
(3) कम प्रविष्टि नुकसान।
(4) एडाप्टर संरचना के लिए आसान कनेक्शन।
(५) टेल्कोर्डिया जीआर -३२६-कोर, टेल्कोर्डिया जीआर -१२२१-कोर के साथ अनुरूप।
(6) RoHS के साथ आज्ञाकारी।

तकनीकी मापदंड

विशिष्टता

FBG परावर्तक एक मानक SC कनेक्टर संरचना को अपनाता है, और यह बाहरी आयामों के समान है:

काम और भंडारण की स्थिति
